Caractéristiques techniques: Pression de service max. : 250 bar pression de retour max. : 50 bar Débit : jusqu'à 60 l/min Couple de serrage : 30 Nm Raccords : M18 x 1,5 Dimensions : 180 x 50 x 130 mm recouvrement de commutation positif huile hydraulique selon DIN 51524

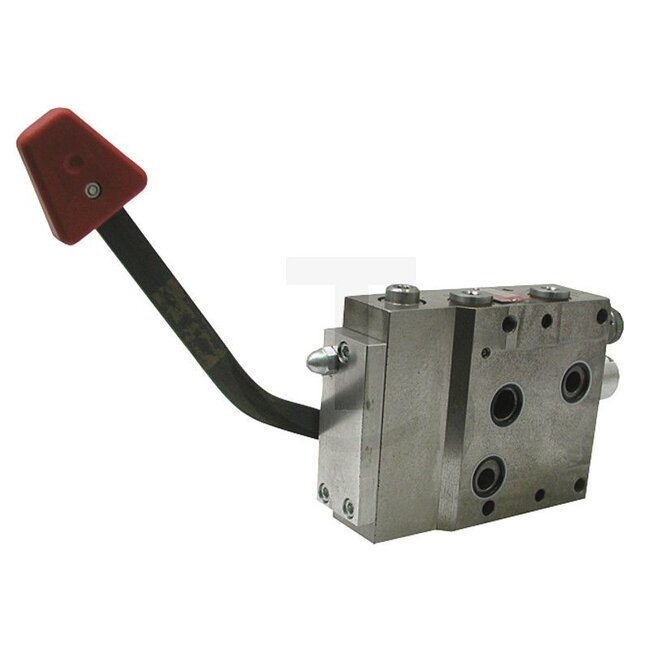

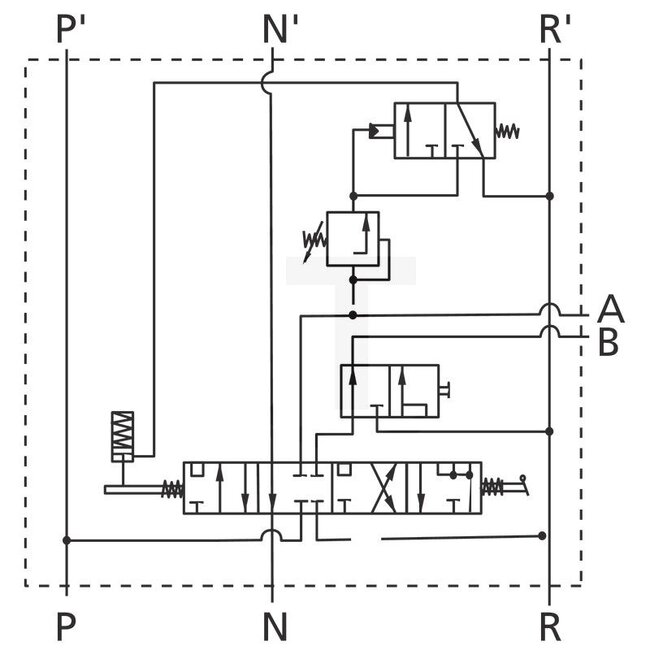

Description: Ce distributeur additionnel est équipé de quatre positions, pouvant être utilisées aussi bien pour des cylindres de levage simple ou double effet. Il dispose de deux sorties A et B. Une légère fuite interne peut donc être admise lors de charges élevées. Les sorties A et B peuvent se raccorder au-dessus ou en-dessous du boitier. Cet appareil a un cran d'arrêt en position de levage, est équipé d'un dispositif de fin de course hydraulique/automatique et se déverrouille à 180 bar . Si on actionne la position de descente, la position flottante crantée s’actionne. Celle-ci ne peut être déverrouillée hydrauliquement (les sorties A et B sont alors couplées). La position flottante peut être utilisée comme position de descente crantée pour les vérins de levage à double effet et à simple effet. Le dispositif de commande supplémentaire peut être commuté de double effet à simple effet et vice versa. Ceci est également possible pendant le fonctionnement. Un levier de commande est compris dans la livraison.
Convient pour:
Case IH (19142, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Serie B-Familie: 743, 743 XL, 745 S, 745 XL, 844, 844 S, 844 XL, 856, 856 XL, Serie C-Familie: 946, 955, 955 XL, 956, 956 XL, 1046, 1055, 1055 XL, 1056, 1056 XL, Serie D-Familie: 1255, 1255 XL, 1455, 1455 XL
Schlüter (19142, 0521705035, 0521705038, 0521705509, 0521705519, 0521705521); Compact, Compact 550, Compact 750, Compact 850, Compact 950, Compact 1050, Compact 1150, Compact 1250, Compact 1350, Euro Trac, Euro Trac 800, Euro Trac 1000CVT, Euro Trac 1300 LS, Euro Trac 1400 LS, Euro Trac 1600 LS, Euro Trac 1700 LS, Euro Trac 1900 LS, Euro Trac 2000 LS, Profi Trac, Profi Trac 1600, Profi Trac 2000, Profi Trac 2200, Profi Trac 2500, Profi Trac 3000, Profi Trac 3500, Profi Trac 5000, Super, Super 350, Super 400, Super 450, Super 500, Super 550, Super 650, Super 750, Super 800, Super 850, Super 900, Super 950, Super 1050, Super 1150, Super 1250, Super 1300, Super 1500, Super 1600, Super 1700, Super 1800, Super 1900, Super 2000, Super 2500, Super 3000, Super Trac, Super Trac 1300, Super Trac 1600, Super Trac 1700, Super Trac 1800, Super Trac 1900, Super Trac 2000, Super Trac 2200, Super Trac 2500, Super Trac 3000
