Was ist eine Dreipunkthydraulik?

Die Dreipunkthydraulik ist das System an der Rückseite einer Maschine, mit dem Anbaugeräte angekoppelt, angehoben und abgesenkt werden können. Sie ist ein wichtiger Bestandteil vieler landwirtschaftlicher Maschinen und wird in nahezu allen Anwendungen eingesetzt. Dieses System wird auch als Dreipunktaufnahme bezeichnet, da das Gerät an drei Punkten befestigt wird: zwei Unterlenkern und einem verstellbaren Oberlenker.

Wofür dient die Dreipunkthydraulik?

Die Dreipunkthydraulik sorgt für eine stabile und sichere Verbindung zwischen dem Anbaugerät und der Maschine. Durch die hydraulische Bewegung der Unterlenker kann das Gerät angehoben oder abgesenkt werden. So lässt sich zum Beispiel ein Pflug, eine Egge, ein Mähwerk oder ein Streuer schnell in Arbeitsposition bringen oder für den Transport anheben.

Teile der Dreipunkthydraulik

Eine Dreipunkthydraulik besteht aus mehreren Komponenten, die zusammen eine stabile Verbindung und eine präzise Bedienung ermöglichen:

• Unterlenker: Die beiden unteren Arme tragen das Anbaugerät und werden hydraulisch bewegt.

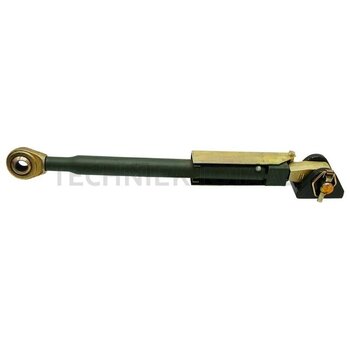

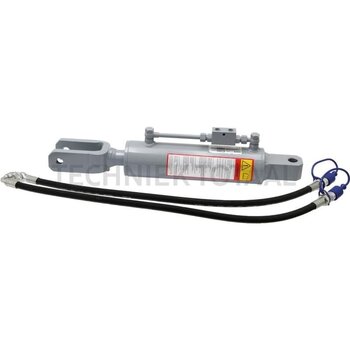

• Oberlenker: Die obere verstellbare Verbindung, die die Position und den Winkel des Geräts bestimmt. Oberlenker gibt es mechanisch, teleskopisch oder hydraulisch.
• Hubstreben: Sie verbinden die Unterlenker mit den Hydraulikzylindern und übertragen die Hubkraft.

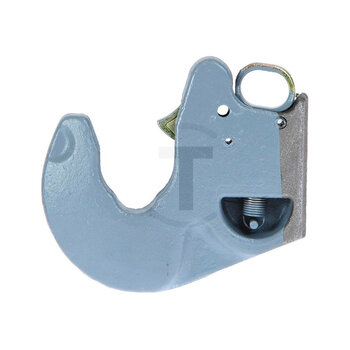

• Fanghaken oder Unterlenkerhaken: Diese erleichtern das Ankuppeln ohne lose Bolzen.
• Stabilisatoren und Seitenstreben: Sie begrenzen die seitliche Bewegung des Geräts und sorgen für Stabilität.
• Hydraulikzylinder: Sie liefern die Kraft zum Heben und Senken der Unterlenker.

Was ist der Unterschied zwischen Kat. 1, Kat. 2 und Kat. 3?

Die Kategorien Kat. 1, Kat. 2 und Kat. 3 beziehen sich auf die Dimensionen der Anbaupunkte und die zulässige Belastung:

• Kat. 1: Für kleinere Maschinen und leichte Geräte. Bolzenmaß ca. 22 mm.
• Kat. 2: Standard bei mittelgroßen Maschinen. Bolzenmaß ca. 28 mm.
• Kat. 3: Für größere Maschinen und schwere Geräte. Bolzenmaß ca. 37 mm.

Muss die Dreipunkthydraulik gewartet werden?

Ja, regelmäßige Wartung verlängert die Lebensdauer und sorgt für sicheren Betrieb:

• Schmierung: Unterlenker, Oberlenker, Hubstreben und Haken regelmäßig einfetten.
• Hydraulik prüfen: Zylinder und Leitungen auf Undichtigkeiten kontrollieren.
• Bolzen und Sicherungen: Auf festen Sitz und Verschleiß prüfen.
• Stabilisatoren und Seitenstreben: Korrekte Einstellung überprüfen.

In unserem Webshop finden Sie ein großes Sortiment an Teilen für die Dreipunkthydraulik, wie Oberlenker, Unterlenker, Hubstreben und Kupplungsteile. Sehen Sie sich unser gesamtes Angebot online an.
