Ein Hydraulikventil regelt den Ölstrom in einem hydraulischen System. Es bestimmt, wo und wann das Öl strömt und mit welchem Druck und welcher Geschwindigkeit. So kann zum Beispiel ein Zylinder ein- oder ausfahren oder ein Hydraulikmotor zu drehen beginnen.
Ein Hydraulikventil öffnet, schließt oder ändert die Durchflussrichtung des Öls über einen innenliegenden Steuerschieber oder Kegel. Dieser wird mechanisch, elektrisch oder hydraulisch betätigt. Durch gezieltes Schalten des Ventils wird das Verhalten der angeschlossenen hydraulischen Komponenten gesteuert.
Ein Monoventil ist ein einzelnes Hydraulikventil, das eine einzige Funktion bedient, zum Beispiel das Heben oder Absenken eines Zylinders. Es wird häufig an einfachen Geräten eingesetzt oder dort, wo jeweils nur eine Funktion bedient wird.
Das Ventil enthält einen Steuerschieber, mit dem der Bediener das Öl manuell oder elektrisch zu einem Arbeitsanschluss leitet oder zum Tank zurückströmen lässt. Damit können Sie eine Bewegung starten, stoppen oder umkehren.
Ein Monoventil hat in der Regel drei Anschlüsse: Zulauf (P), Rücklauf (T) und Arbeitsanschluss (A). Schließen Sie den Anschluss P an die Druckseite der Pumpe an, T an den Tank und A an den Zylinder oder Motor.

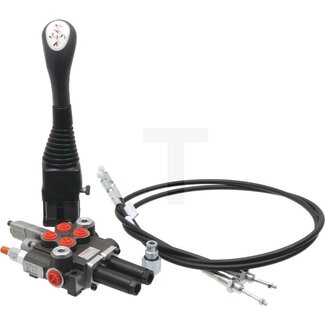

Ein Monoblockventil besteht aus mehreren Ventilen in einem kompakten Block. Es bedient mehrere hydraulische Funktionen, zum Beispiel an einem Frontlader oder Kippanhänger. Durch den modularen Aufbau ist es eine weit verbreitete Lösung an Land- und Baumaschinen.
Jede Sektion im Block bedient eine eigene Funktion. Sie können mehrere Steuerschieber gleichzeitig betätigen. Damit sind komplexe Bewegungen mit nur einer Ventilgruppe möglich.
Auch hier schließen Sie den Anschluss P und T an Pumpe und Tank an. Die Arbeitsanschlüsse (A und B) führen zu Zylindern oder Motoren. Achten Sie beim Anschluss mehrerer Funktionen in Reihe auf die richtige Reihenfolge.
Ein Steuerventil wird eingesetzt, um die Richtung des hydraulischen Ölstroms zu regeln. Es kommt häufig in mobilen Anwendungen wie Schleppern, Gabelstaplern und Kranen zum Einsatz. Umgangssprachlich werden Steuerventile oft mit Monoblockventilen verwechselt.
Mit einem Steuerventil bestimmen Sie, ob Öl zu einer Arbeitsseite eines Zylinders strömt oder zum Tank zurückkehrt. Das geschieht manuell, elektrisch oder über einen Joystick.
Schließen Sie den Zulauf von der Pumpe an den Anschluss P an, den Rücklauf an den Anschluss T und die Arbeitsleitungen an die Anschlüsse A und B. Für besondere Anwendungen kann ein Steuerventil auch mit Leckölleitungen oder Druckkompensation ausgeführt sein.

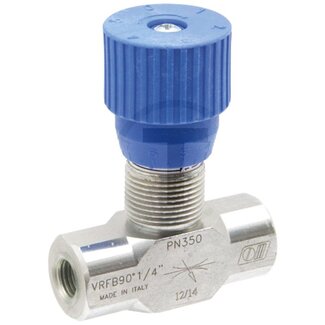

Ein Drosselventil regelt die Ölmenge, die durch eine Leitung strömt. Damit stellen Sie zum Beispiel die Geschwindigkeit eines Zylinders oder Motors ein. Es wird häufig verwendet, um Bewegungen genau zu regeln.
Im Ventil befindet sich ein verstellbarer Querschnitt, den Sie über einen Drehknopf einstellen. Je kleiner der Querschnitt, desto langsamer strömt das Öl und desto langsamer wird die Bewegung.
Ein Drosselventil wird zwischen Arbeitsanschluss und Zylinder oder in die Rücklaufleitung eingebaut. Achten Sie auf die Durchflussrichtung; sie ist meist auf dem Ventil angegeben.
