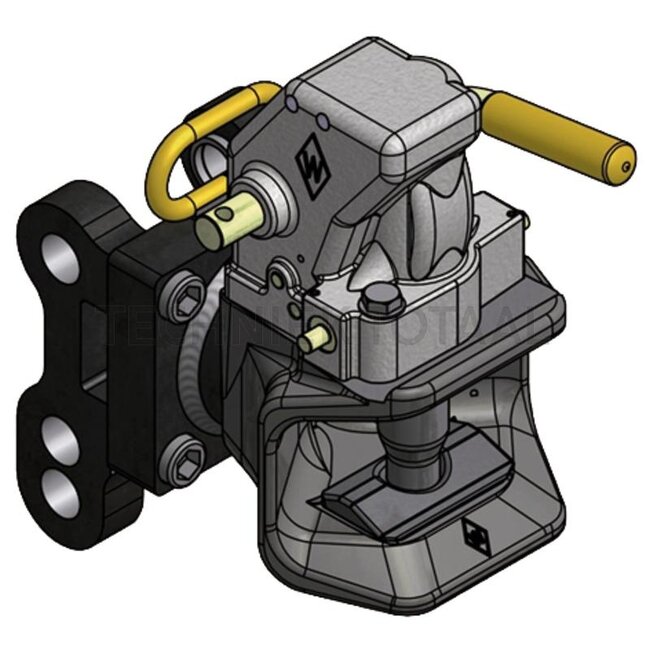

Walterscheid Kupplung
Ersetzt: 8005101
Technische Daten:
- Beschreibung: Bei diesem Produkt handelt es sich um eine selbsttätige Anhängekupplung. Hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches entspricht sie DIN 11028, RREG 2009/144/EG, VO (EU) 2015/208, UN ECE R147 und Klasse c40. Sie enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschlossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=37 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Die absteckbare Anhängekupplung wird nur eingebaut in ein höhenverstellbares Innenteil angeboten und kann ausschließlich in schnellhöhenverstellbaren Anhängeböcken betrieben werden. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.ProduktvorteileAus geschmiedetem WerkstoffKuppelbolzen 360 Grad frei drehbar
- Kuppelbolzen (mm): 38
- D-Wert (kN): 65,6
- Lochabstand (mm): 100/29
- Montagehinweis: Geeignet für Zugösen nach DIN 11026 (ISO 5692-2)/ DIN 11043/ DIN 74054 (ISO 8755)/ DIN 9678 (ISO 5692-1).Die Kupplung ist für zwei verschiedenen Montagesituationen geeignet. Standardmäßig ist sie für Halterungen am Fahrzeug mit 128 mm Abstand aufgebaut. Durch Vertauschen der rechten und linken Lagerplatte bei der Montage kann sie auch für Halterungen mit 138 mm Abstand verwendet werden.
- Absteckbolzen-Ø (mm): 25
- Farbe: Schwarz
- Stützlast (kg): 2000
- Verriegelung: automatisch, Kuppelbolzen ballig
- Lieferumfang: Der Lieferumfang beinhaltet 1x Kupplung 770KU2000/758NB. Absteckbolzen sind nicht im Lieferumfang enthalten und müssen bei Bedarf mitbestellt werden.
- Innenbreite (mm): 68
- Breite (mm): 128
Passend für:
Deutz-Fahr: D 5006, D 6006, D 6806, D 7006, D 7206, D 8006, D 9006, D 10006, D 13006, D 16006, D 6007, D 6207, D 6507, D 6807, D 7807, AgroCompact 3.90, AgroPrima 4.31, AgroPrima 4.51, AgroPrima 4.56, AgroPrima 6.06, AgroPrima 6.16, AgroStar 4.61, AgroStar 4.68, AgroStar 4.71, AgroStar 4.78, AgroStar 6.08, AgroStar 6.11, AgroStar 6.21, AgroStar 6.28, AgroStar 6.31, AgroStar 6.38, AgroStar 6.61, AgroXtra 3.57, AgroXtra 4.07, AgroXtra 4.17, AgroXtra 4.47, AgroXtra 4.57, AgroXtra 6.07, AgroXtra 6.17, DX 80, DX 85, DX 86, DX 90, DX 92, DX 100, DX 110, DX 120, DX 140, DX 145, DX 160, DX 230, DX 250, DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65, DX 3.70, DX 3.75, DX 3.80, DX 3.90, DX 4.10, Intrac 6.05, Intrac 6.30, Intrac 6.60, Intrac 2002, Intrac 2003, Intrac 2004, Intrac 2005, Intrac 2006
