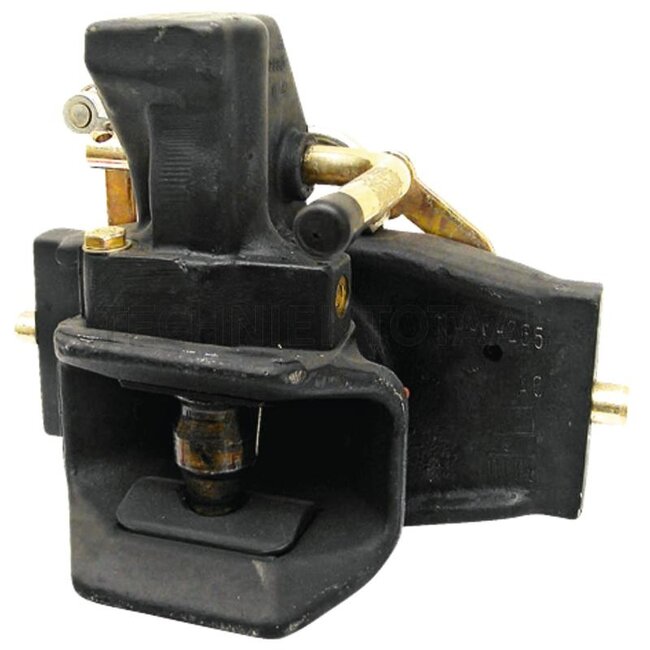

Walterscheid Innenteil

Ersetzt: 8004191

Technische Daten:

• Stützlast (kg): 2000
• Beschreibung: Bei diesem Produkt handelt es sich um eine automatische Anhängekupplung. Hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches entspricht sie DIN 11028, RREG 2009/144/EG, VO (EU) 2015/208, UN ECE R147 und Klasse c40. Die Kupplung enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschlossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=37 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Die automatische Anhängekupplung wird nur eingebaut in ein höhenverstellbares Innenteil angeboten und kann ausschließlich in schnellhöhenverstellbaren Anhängeböcken betrieben werden. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.ProduktvorteileSchnellhöhenverstellbarAus geschmiedetem WerkstoffKuppelbolzen 360 Grad frei drehbar
• Führungsbreite (mm): 30
• Farbe: Schwarz
• D-Wert (kN): 120,5
• Verriegelung: automatisch, Kuppelbolzen ballig
• Schienenbreite (mm): 322
• Montagehinweis: Geeignet für Zugösen nach DIN 11026 (ISO 5692-2)/ DIN 11043/ DIN 74054 (ISO 8755)/ DIN 9678 (ISO 5692-1).
• Rastbolzen Ø (mm): 22
• Kuppelbolzen (mm): 37

Passend für:

Case IH: MX 180 Magnum, MX 200 Magnum, MX 220 Magnum, MX 240 Magnum, MX 270 Magnum

Claas: Atles 915, Atles 925, Atles 926, Atles 935, Atles 936, Atles 946, Axion 920, Axion 930, Axion 940, Axion 950

Deutz-Fahr: Agrotron 230, Agrotron 260, Agrotron 230 MK3, Agrotron 260 MK3, Agrotron New 210, Agrotron New 215, Agrotron New 235, Agrotron New 265, Agrotron X710, Agrotron X720

JCB: Fastrac 8250

Lamborghini: R8.215, R8.230, R8.265, R8.270, Traction 265, Victory 230, Victory 260

Massey Ferguson: 6485 Tier 3, 6490 Tier 3, 6495 Tier 3, 6497 Tier 3, 6499 Tier 3, 8170, 8180, 8210, 8220, 8240, 8250, 8260, 8270, 8280

McCormick: ZTX 230, ZTX 260, ZTX 280

Renault: Ares 715, Ares 725, Ares 735, Ares 815, Ares 825, Ares 836, Atles 915, Atles 925, Atles 935

Same: Diamond 215, Diamond 230, Diamond 260, Diamond 265, Diamond 270
