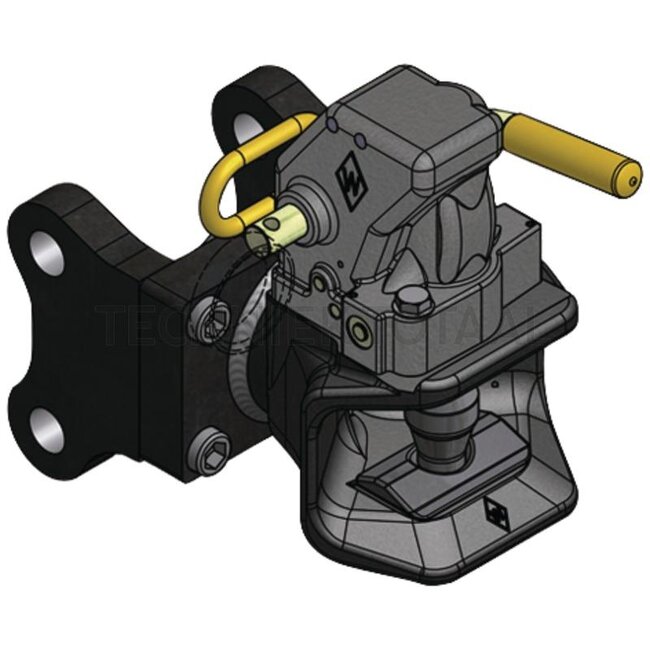

Walterscheid Kupplungkpl.
verstärkte Ausführung
Ersetzt: 8005285

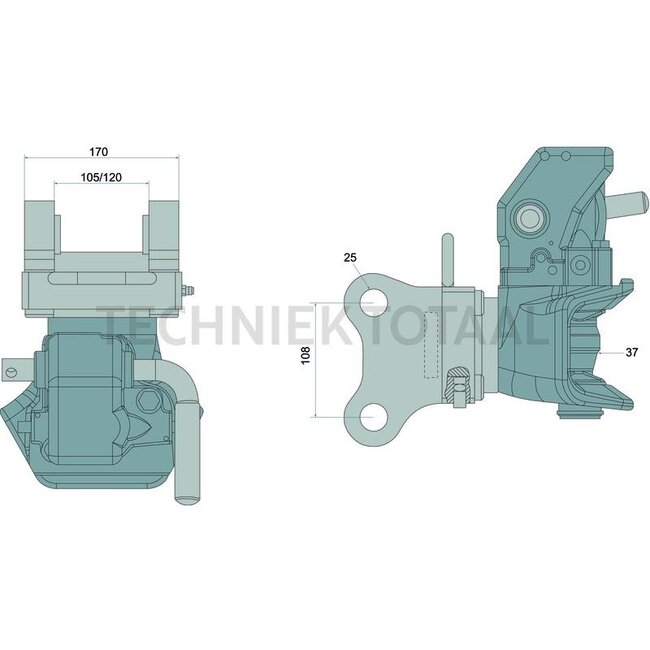

Technische Daten:
- Innenbreite (mm): 105/120
- Stützlast (t): 2
- Farbe: Schwarz
- Lieferumfang: Der Lieferumfang beinhaltet 1x Kupplung 770KU2000/750NB. Absteckbolzen 770AB950 sind nicht im Lieferumfang enthalten und müssen bei Bedarf mitbestellt werden.
- Absteckbolzen-Ø (mm): 25
- D-Wert (kN): 60
- Zugöse: DIN 11026, 74054 (ISO 8755) = 40 mm
- Lochabstand (mm): 108
- Verriegelung: automatisch, Kuppelbolzen ballig
- Breite (mm): 170
- Stützlast (kg): 2000
- Montagehinweis: Geeignet für Zugösen nach DIN 11026 (ISO 5692-2)/ DIN 11043/ DIN 74054 (ISO 8755)/ DIN 9678 (ISO 5692-1).Bei Bedarf müssen zur Positionierung der Kupplung entsprechende Unterlegscheiben verwenden werden.Die Kupplung ist für zwei verschiedenen Montagesituationen geeignet. Standardmäßig ist sie für Halterungen am Fahrzeug mit 120 mm Abstand aufgebaut. Durch Vertauschen der rechten und linken Lagerplatte bei der Montage kann sie auch für Halterungen mit 105 mm Abstand verwendet werden.
- Kuppelbolzen (mm): 37
- Beschreibung: Bei diesem Produkt handelt es sich um eine automatische Anhängekupplung. Hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches entspricht sie DIN 11028, RREG 2009/144/EG, VO (EU) 2015/208, UN ECE R147 und Klasse c40. Die Kupplung enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschlossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=37 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.ProduktvorteileAus geschmiedetem WerkstoffKuppelbolzen 360 Grad frei drehbar
Passend für:
Case IH: 644, 743, 743 XL, 745 S, 745 XL, 844 S, 844 XL, 845, 845 XL, 856 XL, 955 XL, 956 XL, 1055 XL, 1056 XL
