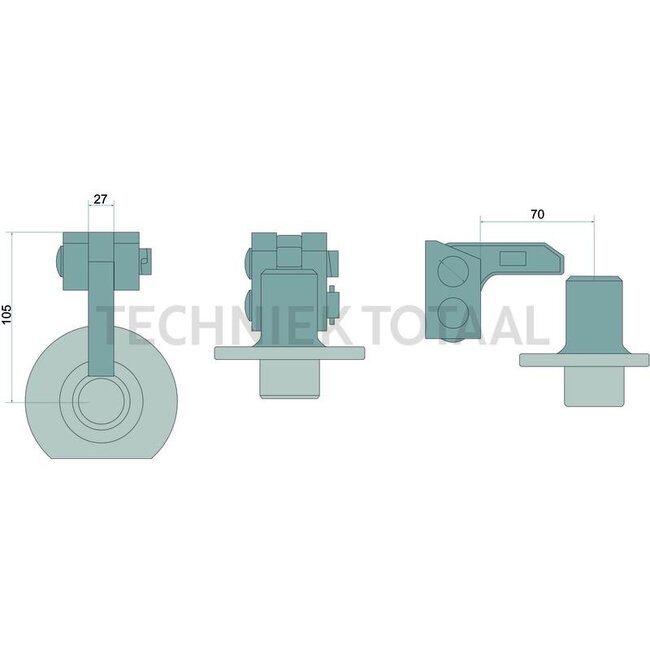

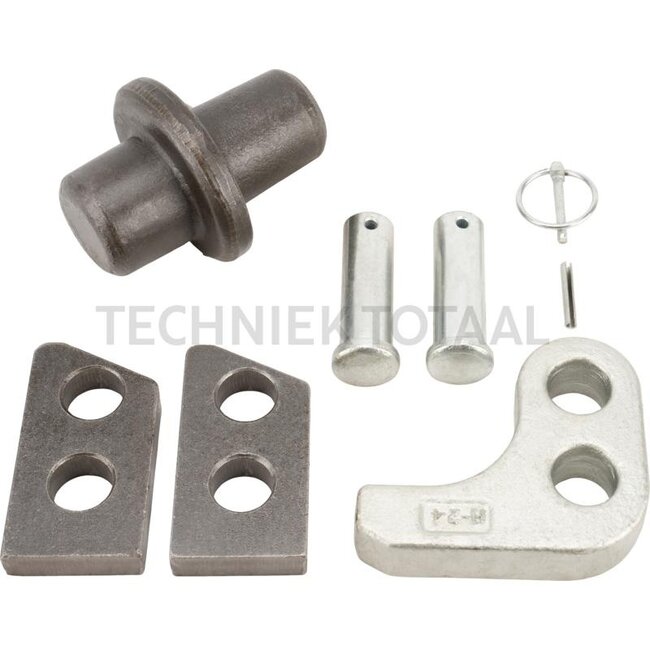

GRANIT Piton Fix Rep.-Satz

Technische Daten:

• D-Wert (kN): 75
• Stützlast (kg): 3000
• Montagehinweis: <b>HINWEIS:</b> Beim Anbau des Piton-Sets sind die einschlägigen Bestimmungen (z. B. UVV-Fahrzeuge) sowie die Anbaurichtlinien des Fahrzeugherstellers zu beachten! Der Anbau des Piton-Sets an das Fahrzeug hat gemäß den Anforderungen der Verordnung (EU) 2015/208, Anhang 34, zu erfolgen. <b>HINWEIS:</b> Auf die Pflichten des § 13 FZV (im Zulassungsbereich D) hinsichtlich der Daten in derZulassungsbescheinigung in Bezug auf die zulässige Anhängelast sowie auf die zulässige Stützlast wird hingewiesen. <b>ANBAU DES ZUGZAPFENS:</b> Das Piton-Set wird direkt an die Trageinrichtung angeschweißt. Der Schweißnahtanschluss ist nach dengeltenden Vorschriften einzuhalten und bei der Abnahme der Verbindungseinrichtung zu überprüfen. Die Verantwortung für den Anbau liegt ausschließlich beim Hersteller der Bauteile, an die das Piton-Set angeschweißt wird. Bei der Herstellung des Schweißnahtanschlusses ist zu beachten, dass die Trageinrichtung ggf. vor Schweißbeginn auf eine Temperatur von 250 °C vorzuwärmen ist. Die Entscheidung hierüber obliegt dem jeweiligen Schweißfachmann. Längs- und Stirnkehlnähte zur Vermeidung von Kerbwirkung sind in einem Zuge zu schweißen. Für die Schweißnahtgüte gelten die Anforderungen der Bewertungsgruppe B nach DIN EN 25817. <b>WICHTIG:</b> Der Anbau des Piton-Sets ist, soweit der Fahrzeughalter nicht selbst übereinstimmde Fachkräfte und über die erforderlichen technischen Einrichtungen verfügt, durch eine Fachwerkstatt vorzunehmen.
