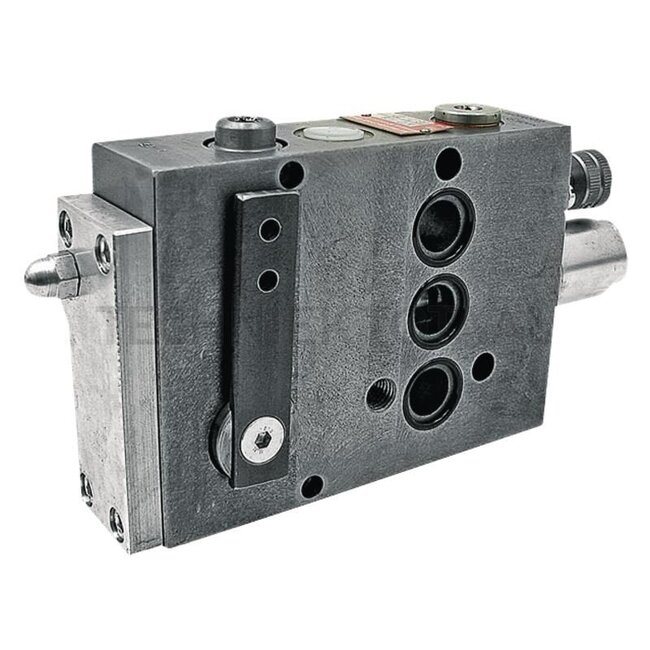

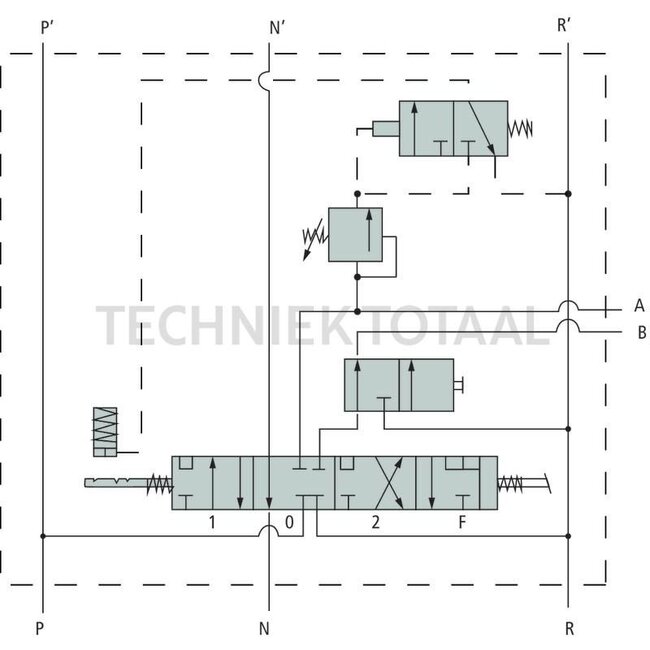

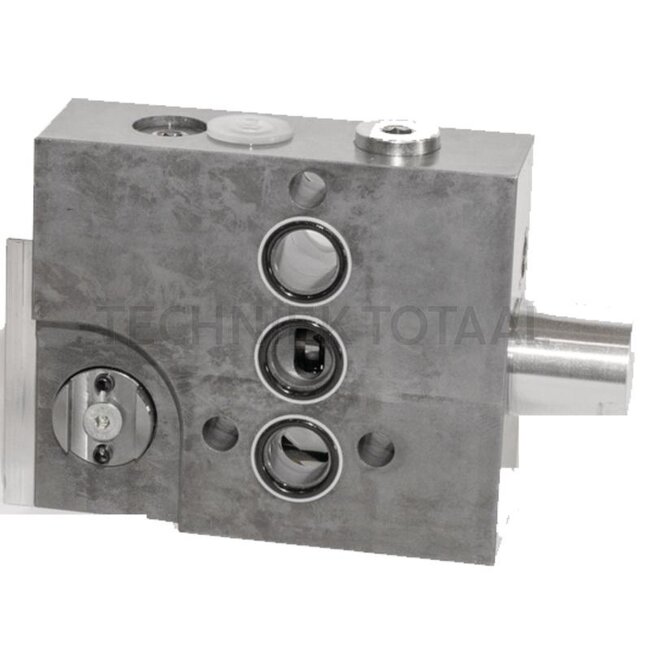

Steuergerät Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Pos.- Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist und bei 180 bar entriegelt. Schaltet man über die Senkenposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkstellung benutzt werden. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich.

Technische Daten: max. Betriebsdruck: 220 bar
max. Rücklaufdruck 50 bar
Nenndurchfluss: max. 60l/min.
Anzugsdrehmoment: 30 Nm
Anschlüsse: M18 x 1,5
Maße: 130 x 220 x 50 mm
Schaltüberdeckung postiv
Hydrauliköl nach DIN 51524

Anschlussgewinde: M18 x 1,5

Betriebsdruck max. (bar): 220

Anzugsdrehmoment Befestigungsschraube Nm: 30

Nenndurchfluss (l/min): 60

Passend voor:

Deutz-Fahr: 19139, 04358546, Serie 07C, D 4507C, D 4807C, D 5207C, D 6007C, D 6207C, D 6507C, D 6807C, D 6907C, D 7007C, D 7207C, D 7807C, Serie AgroPrima, AgroPrima 4.31, AgroPrima 4.51, AgroPrima 4.56, AgroPrima 6.06, AgroPrima 6.16, Serie AgroXtra, AgroXtra 3.57, AgroXtra 4.07, AgroXtra 4.17, AgroXtra 4.47, AgroXtra 4.57, AgroXtra 6.07, AgroXtra 6.17, Serie DX, DX 80, DX 85, DX 86, DX 90, DX 92, DX 110, DX 120, DX 145, DX 160, Serie DX 3, DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65, DX 3.70, DX 3.80, DX 3.90, Serie DX 3 SC, DX 3.10 SC, DX 3.30 SC, DX 3.50 SC, DX 3.60 SC, DX 3.65 SC, DX 3.70 SC, DX 3.80 SC, DX 3.90 SC, Serie DX 4, DX 4.10, DX 4.30, DX 4.50, DX 4.70, Serie DX 6, DX 6.05, DX 6.10, DX 6.30, DX 6.50, Serie DX 7, DX 7.10, Serie Hopfen, Hopfen DX 4.17, Hopfen DX 4.57, Serie Intrac, Intrac 2004
