Lenkventil ew/dw mit Schwimmstellung 220 bar, 70 l/min, System SB23OC | 0521609001, 0521609005, 0521609009, 0521609013, 0521609019, 0521609021, 0521609022, 0521609053, 0521609054, 0521609062, 0521609063, 0521609064
€567,93
€539,48 Inkl. 19% MwSt.
€453,35 zzgl. MwSt.
Auf Lager
Technische Daten: max. Betriebsdruck: 220 bar, max. Rücklaufdruck 10 bar, Nenndurchfluss: max. 70 l/min, Anzugsdrehmoment: 30 Nm, Anschlüsse: M22 x 1,5, Maße: 275 x 40 x 110 mm, Schaltüberdeckung positiv, Hydrauliköl nach DIN 51524. Anschlussgewinde: M22 Lesen Sie mehr.
Oder brauchen Sie Hilfe beim Bestellen? Wenden Sie sich bitte an unsere Support Abteilung unter [email protected]. Wir helfen Ihnen gerne weiter!
Produktbeschreibung

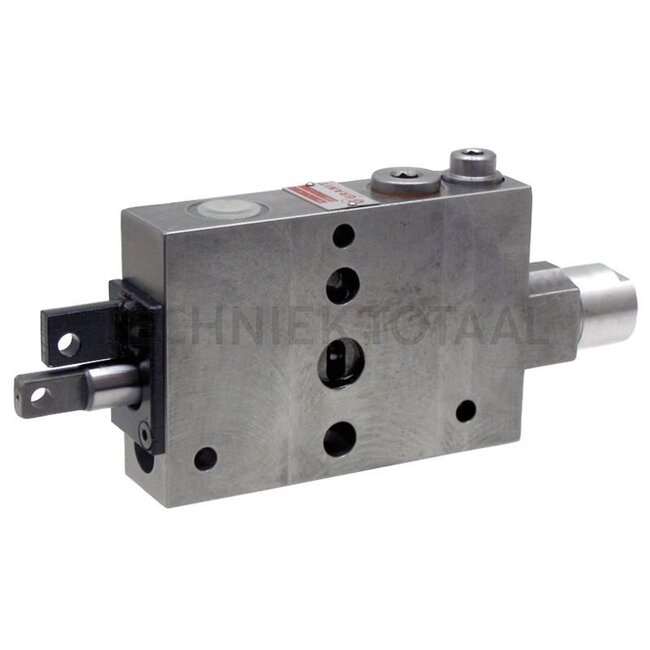

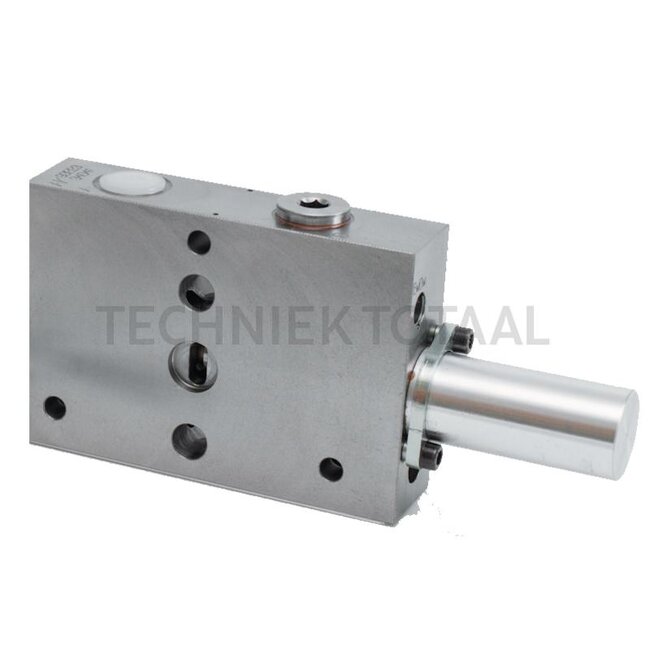

Steuergerät wahlweise ew/dw umschaltbar, mit Schwimmstellung gerastet und Endabschaltung
Technische Daten: max. Betriebsdruck: 220 bar max. Rücklaufdruck 10 bar Nenndurchfluss: max. 70 l/min Anzugsdrehmoment: 30 Nm Anschlüsse: M22 x 1,5 Maße: 275 x 40 x 110 mm Schaltüberdeckung positiv Hydrauliköl nach DIN 51524
Anschlussgewinde: M22 x 1,5

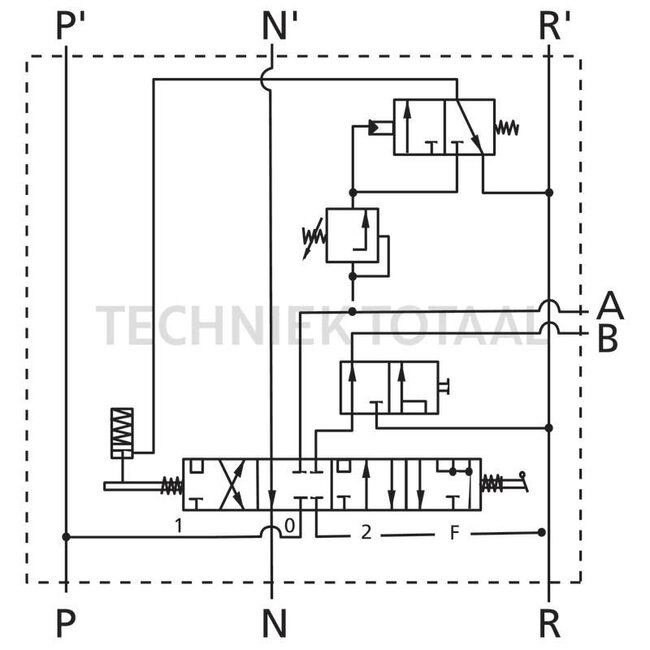

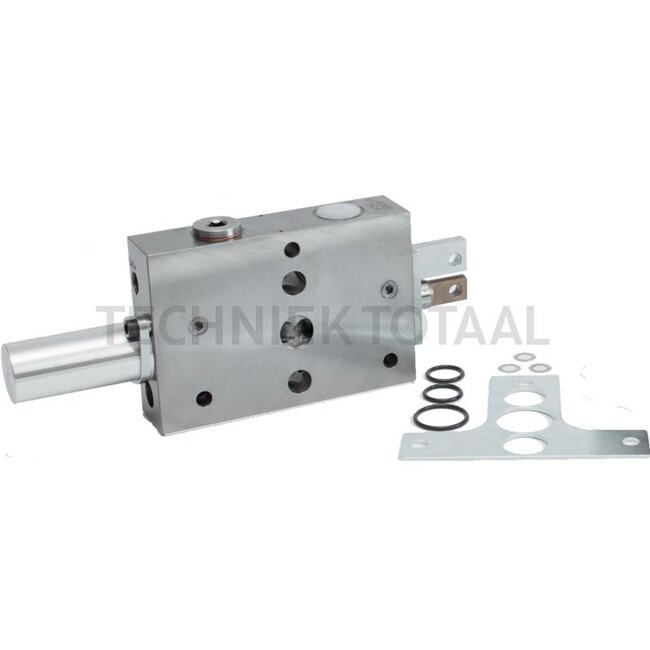

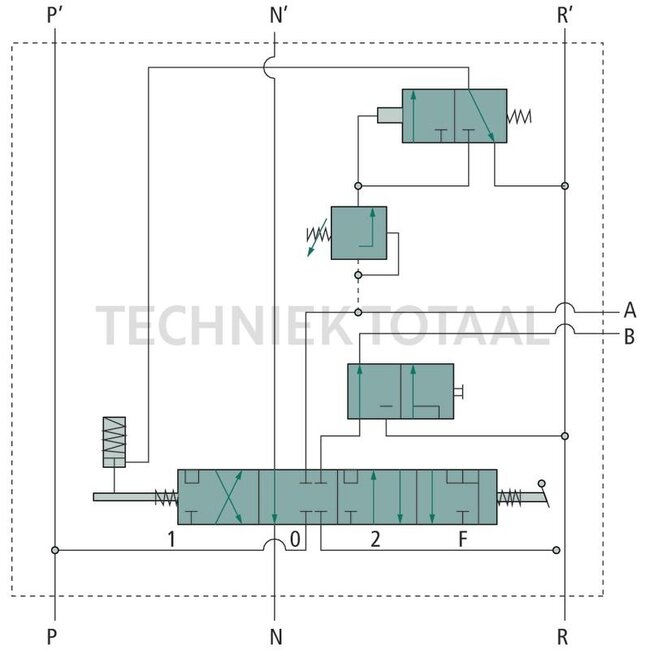

Beschreibung: Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Das Gerät hat eine Rasterstellung in der Pos.- Heben-, die mit hydraulisch-automatischer Endabschaltung bestückt ist und bei 180 bar entriegelt. Schaltet man über die Senkenposition weiter, wird die gerastete Schwimmstellung- eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkstellung benutzt werden. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Das Ventil kann durch eine frei positionierbare Dichtplatte links als auch rechts montiert werden.
Betriebsdruck max. (bar): 220
Anzugsdrehmoment Befestigungsschraube Nm: 30
Nenndurchfluss (l/min): 70
Passend voor:
Case IH: 19124, Serie 42, 4220, 4230, 4240, Serie B-Familie, 743 XL, 844, 856 XL, Serie C-Familie, 956 XL, 1055, 1056 XL, Serie Compact, C 55, C 64, C 70, Serie CS, CS 48 (2/97-1/01), CS 58 (2/97-1/01), CS 68 (3/99-3/04), CS 68 (6/97-3/99), CS 75 (3/99-3/04), CS 75 (6/97-3/99), CS 78 (1/99-1/04), CS 78 (3/96-1/99), CS 86 (1/99-1/04), CS 86 (3/96-1/99), CS 94 (1/99-1/04), CS 94 (3/96-1/99), CS 110 (4/00-7/03), CS 110 (4/96-4/00), CS 120 (4/00-7/03), CS 120 (4/96-4/00), CS 130 (4/00-7/03), CS 130 (4/96-4/00), CS 150 (4/00-7/03), CS 150 (4/96-4/00), Serie D-Familie, 1255 XL, 1455 XL
Steyr: 19124, 1397730222, Serie 900, 942, 948, 955, 970, Serie 9000, 9078, 9094, Serie M 900, M 958 (2/97-1/01), M 968 (3/99-3/04), M 968 (6/97-3/99), M 975 (3/99-3/04), M 975 (6/97-3/99), Serie M 9000, M 9083 (9/94-1/99)
