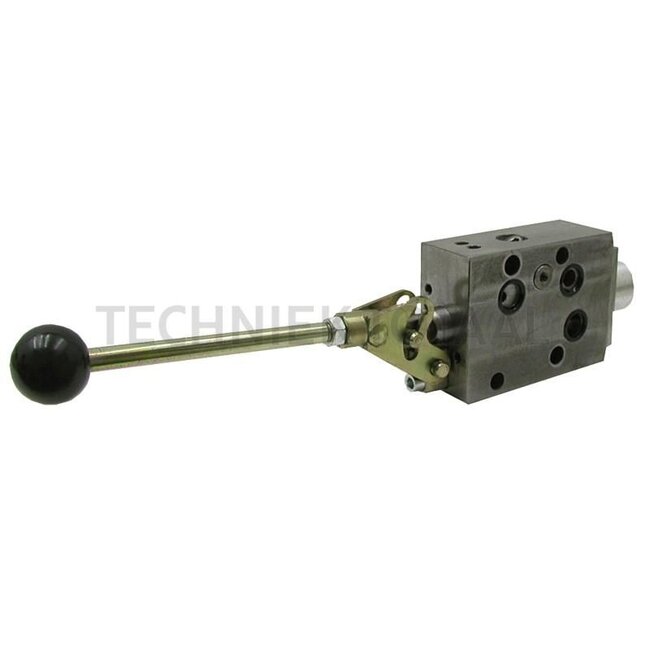

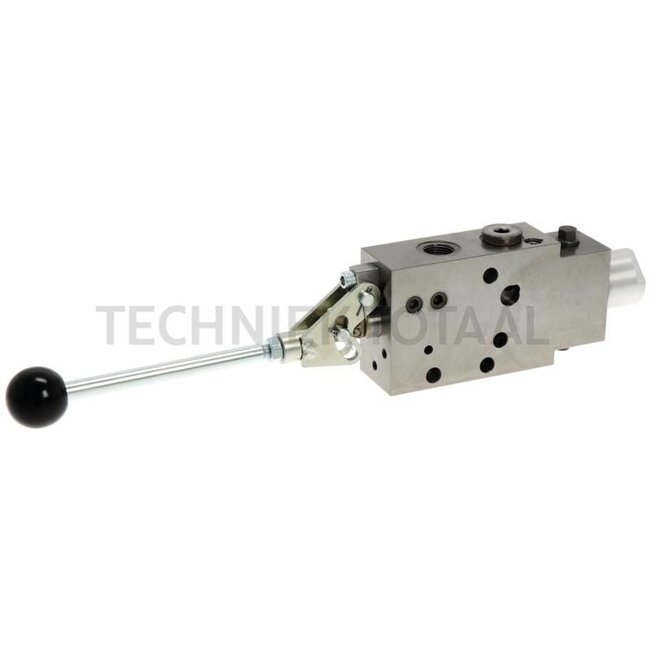

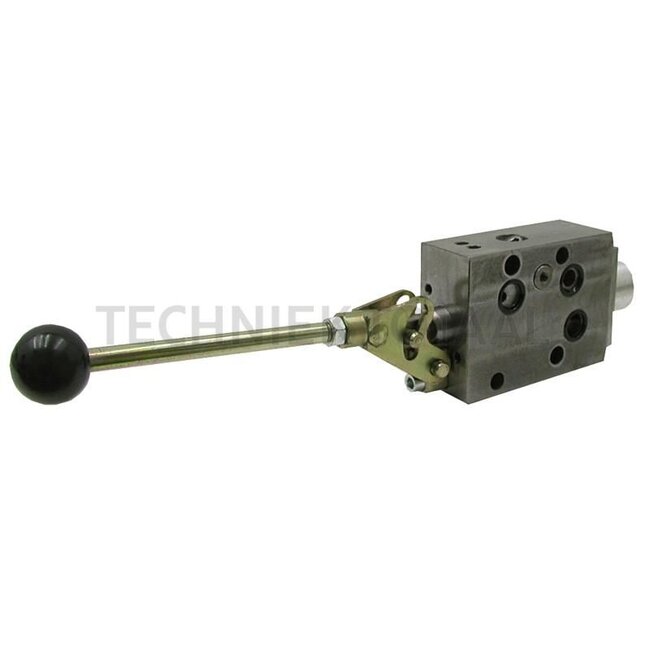

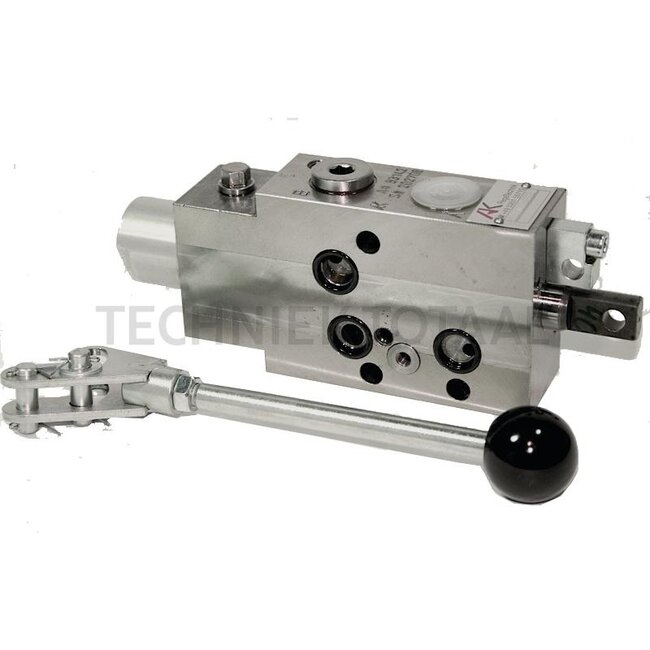

Steuergerät wahlweise ew/dw umschaltbar, mit Schwimmstellung gerastet und Hebel
Technische Daten: max. Betriebsdruck: 220 bar
Nenndurchfluss: max. 40l/min.
max. Rücklaufdruck 50 bar
Anzugsdrehmoment: 30 Nm
Anschlüsse: M18 x 1,5

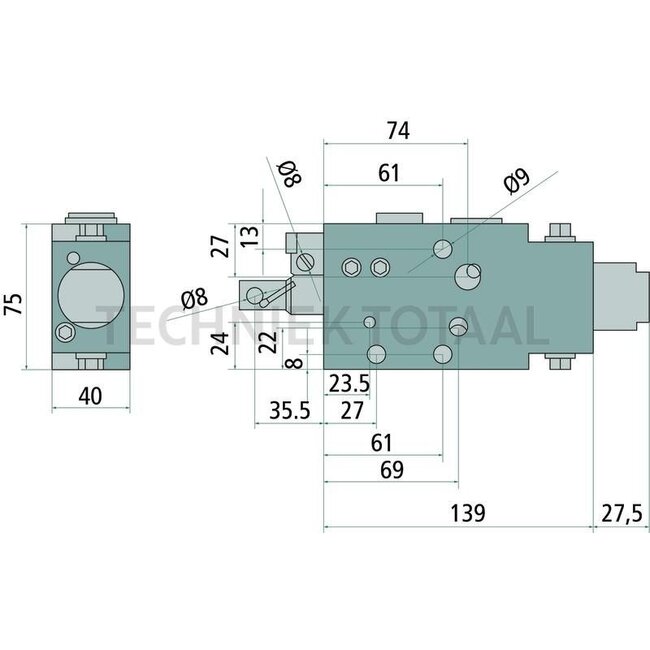

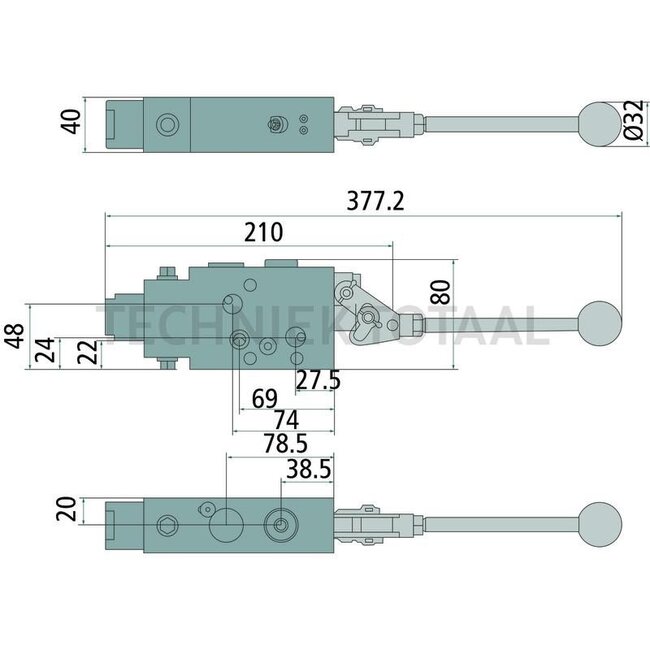

Maße: 180 x 40 x 75 mm
Schaltüberdeckung positiv

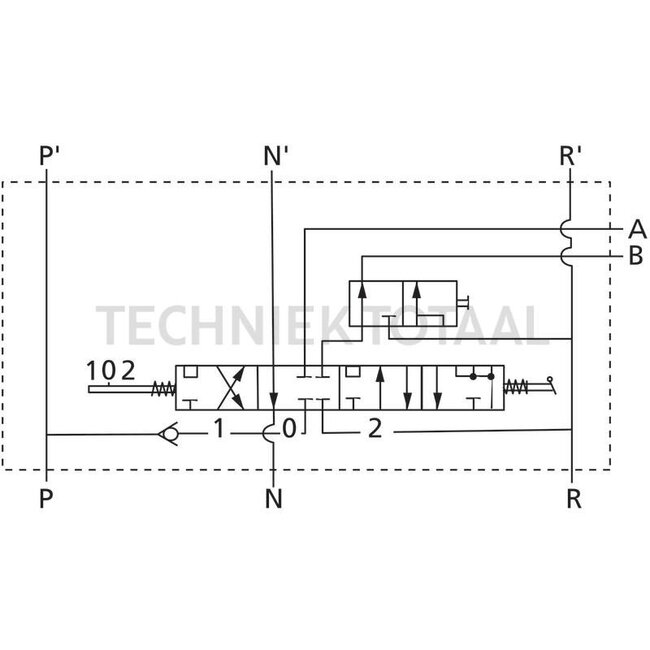

Hydrauliköl nach DIN 51524Anschlussgewinde: M18 x 1,5Beschreibung: Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Schaltet man über die Senkenposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkstellung benutzt werden. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Vor dem Einbau unbedingt auf die Länge des Ventils achten. Es muss darauf geachtet werden, dass dieses Ventil nicht auf dem Achsschenkel aufsitzt.Betriebsdruck max. (bar): 220Anzugsdrehmoment Befestigungsschraube Nm: 30Nenndurchfluss (l/min): 40
Passend voor:
Case IH: 19082, 0523602012, 0523602026, Serie A-Familie, 353, 383, 423, 433, 440, 453, 533, 540, 633, 640, 733, 740, 833, 840, 940 (1/90-12/92), Serie B-Familie, 523, 553, 554, 644, 654, 743, 743 XL, 744, 844, 844 S, 844 XL, Serie C-Familie, 955, 955 XL, 1055, 1055 XL, Serie D-Familie, 1255, 1255 XL, Serie D-Linie, 323, D 320, D 322, D 324, D 326, D 430, D 432, D 436, D 439, D 440
