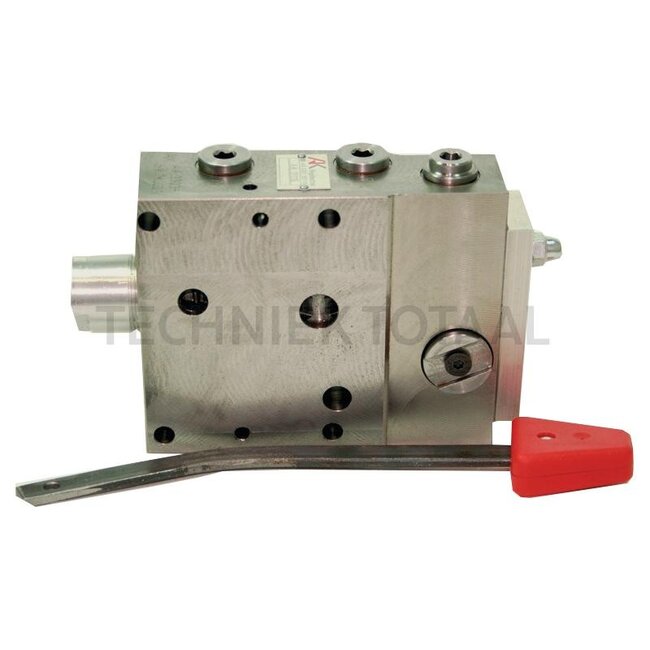

GRANIT Zusatzsteuergerät Bosch-System SB 7-TB
mit Rastung auf Position Schwimmstellung; inkl. Hebel
Ersetzt: 0 521 705 031, 0 521 705 070, 19002, 0 521 705 519, 0 521 705 515, 0 521 705 536, 0 521 705 018, 0 521 705 513, 001 553 5207, 0 521 705 534, 0 521 705 016, 0 521 705 038, 0 521 705 015, 0 521 705 037, 0 521 705 510, 0 521 705 036, 0 521 705 531, 0 521 705 530, 0 521 705 055, 0 521 705 077, 0 521 705
Technische Daten:
- Abmessung: 210x50x130
- Anzugsdrehmoment Befestigungsschraube Nm: 25
- Betriebsdruck max. (bar): 250
- Anschlussgewinde: M18 x 1,5
- Betriebstemperatur (°C): -20...+80
- Beschreibung: Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell betätigt wird. Das Zusatzsteuergerät ist ein Vierstellungssteuergerät, das für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es hat schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Schaltet man über die Senkenposition weiter, wird die gerastete Pos. -Schwimmstellung- eingeschaltet. ( Die Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden ). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung genutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
- Nenndurchfluss (l/min): 60
- Einsetzbar in Hydrauliksystemen von:Case IH Serie 743 XL, 745, 844, 844 S, 846, 856 bis Bj. ’89; 946, 955 XL, 956, 1046, 1055 XL bis Bj. ’89; 1056, 1255, 1455,Fendt Serie Farmer 4S, 102, 103, 104, 105, 106, 108, 203P, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, GT 350, GT 360, GT 370, GT 380, GT 390, Fendt Serie Favorit 600 LS, 610 LS, 611 LS, 612 LS, 614 LS, 615 LS, Kramer, Lindner, MB trac Serie 700 bis 1500, Schlüter, Steyr Serie T190 bis 8180, Deutz D50
- Viskosität: 10...200 mm2/s
