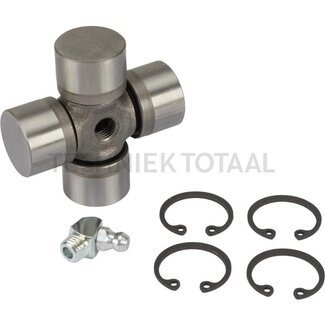

Was ist eine Kreuzgarnitur der Gelenkwelle?

Eine Kreuzgarnitur ist der zentrale Gelenkpunkt der Gelenkwelle, der zwei rotierende Teile miteinander verbindet. Dadurch dreht die Gelenkwelle auch unter unterschiedlichen Winkeln weiter, ohne Kraft zu verlieren. Die Kreuzgarnitur ermöglicht die Drehbewegung zwischen Rohr und Gabeln, selbst wenn das Anbaugerät schräg oder auf unebenem Untergrund steht. Kreuzgarnituren werden häufig stark belastet und bestehen aus gehärtetem Stahl für hohe Festigkeit und Verschleißfestigkeit.

Wie tauschen Sie eine Kreuzgarnitur an der Gelenkwelle?

Der Austausch einer Kreuzgarnitur erfordert Sorgfalt, gelingt aber mit dem richtigen Werkzeug:

1. Nehmen Sie die Gelenkwelle von der Maschine ab und legen Sie sie auf einen festen Untergrund.
2. Entfernen Sie die Sicherungsclips oder Sicherungsringe an beiden Seiten der alten Kreuzgarnitur.
3. Drücken oder treiben Sie die Nadellager mit einem Schraubstock, einer Presse oder einem passenden Steckschlüssel heraus.
4. Setzen Sie die neue Kreuzgarnitur in die Gabel und drücken Sie die Lager gleichmäßig ein.
5. Montieren Sie die Sicherungsclips und prüfen Sie, ob sich alles leichtgängig und ohne Spiel dreht.

Achten Sie bei der Montage darauf, die Kreuzgarnitur nicht zu verkanten oder zu beschädigen, und verwenden Sie bei Bedarf Fett, damit sich die Teile leichter fügen lassen.

Worauf sollten Sie beim Kauf einer neuen Kreuzgarnitur achten?

Nicht jede Kreuzgarnitur passt auf jede Gelenkwelle. Achten Sie beim Kauf auf folgende Punkte:

• Innendurchmesser der Lagerbüchsen: Messen Sie den Durchmesser der Öffnungen in der Gabel genau aus.
• Außenmaß der Kreuzgarnitur: Prüfen Sie den Abstand zwischen den Außenseiten der Lager.
• Art der Sicherung: Manche Kreuzgarnituren haben die Sicherungsringe innen, andere außen.
• Einsatzbereich: Wählen Sie eine Kreuzgarnitur passend zur Serie Ihrer Gelenkwelle und zum vorgesehenen Einsatz (leichte oder schwere Arbeit).

Im Zweifel messen Sie die alte Kreuzgarnitur aus oder senden uns ein Foto zur Beratung. Bei Techniek Totaal unterstützen wir Sie gerne bei der Auswahl.

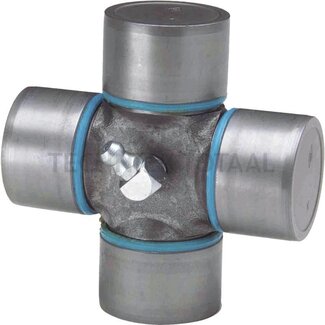

Wie und wie oft wird eine Kreuzgarnitur gewartet?

Eine gut geschmierte Kreuzgarnitur läuft leichter und hält deutlich länger. Schmieren Sie die Kreuzgarnitur mit einer Fettpresse regelmäßig über den Schmiernippel ab – meist nach etwa 20 bis 50 Betriebsstunden, je nach Belastung. Bei nassen, staubigen oder schlammigen Bedingungen ist häufigeres Abschmieren nötig, zum Beispiel täglich. Prüfen Sie regelmäßig auf Spiel, quietschende Geräusche oder Rostbildung – das sind Anzeichen dafür, dass die Kreuzgarnitur verschleißt und ersetzt werden muss.

In dieser Kategorie finden Sie ein breites Angebot an Kreuzgarnituren für Gelenkwellen, passend für bekannte Marken und gängige Serien. Bestellen Sie Ihre neue Kreuzgarnitur direkt online oder nehmen Sie Kontakt mit uns auf, wenn Sie Hilfe bei der Auswahl benötigen.
