Restaurierst oder wartest du einen Hanomag Granit 501 E? In dieser Kategorie stehen über 120 Oldtimer-Ersatzteile, die zu diesem Typ passen, auf einer Seite.
Wer einen Hanomag Granit 501 E am Laufen hält oder restauriert, landet früher oder später beim Motor. Für diesen Typ findest du hier über 120 Ersatzteile von GRANIT und METARO, mit Teilen für das Innenleben des Motors, die Bremsen und die Kühlung. Nicht verwechseln: GRANIT ist hier die Marke der Teile, Granit 501 E der Name des Traktors.

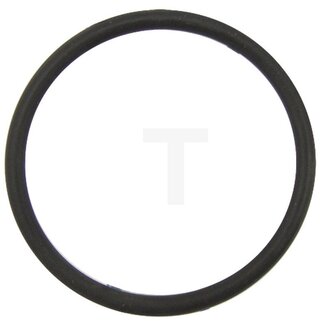

Für die Überholung gibt es Hauptlager, Pleuellager und Passlager in Standardmaß, Kipphebel, Muttern, O-Ringe und Dichtungen, darunter die obere Dichtung am Ansaugkrümmer. Miss die Kurbelwelle immer aus, bevor du Lager bestellst. Eine schon einmal nachgeschliffene Welle braucht Untermaß, und Standardlager passen dann nicht. Kontrolliere nach der Montage das Lagerspiel mit Messdraht und zieh die Lagerdeckel mit dem richtigen Drehmoment an.

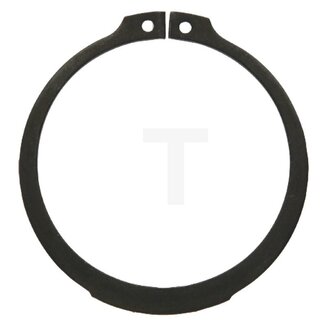

Für die Kühlung gibt es Wasserpumpen, ein Lager für die Wasserpumpe und den passenden Sicherungsring. Tropft die Pumpe an der Kontrollbohrung, sind meist Wellendichtung oder Lager verschlissen.
Für die Trommelbremsen gibt es Bremsbeläge und Bremsbacken. Erneuere die Beläge immer auf beiden Seiten einer Achse und prüfe die Trommeln gleich mit, denn Riefen oder ein unrunder Innendurchmesser führen zu ungleichem Bremsen. Auch eine Feder für die Handbremse ist dabei.
Dazu kommen ein linker Kotflügel und Schutzkappen.
Nach dem Tausch der Kipphebel muss das Ventilspiel neu eingestellt werden, bei kaltem Motor und für jeden Zylinder in der richtigen Stellung der Kurbelwelle. Schau dir auch die Kontaktfläche des Kipphebels zum Ventilschaft an: Eine eingelaufene Mulde macht das Einstellen ungenau und sorgt für ein tickendes Geräusch. Verwende neue Muttern, wenn die alten beschädigt sind, und zieh die Kontermutter gut fest. Einen O-Ring oder eine Dichtung, die schon einmal gelöst war, solltest du nicht wiederverwenden. Bei einem alten Traktor spart diese kleine Mühe später viel Suche nach einem Ölleck. Auch die Schutzkappen haben ihren Sinn, denn sie halten Wasser und Schmutz von empfindlichen Stellen fern.
Bei einem Traktor dieses Alters ist das alte Teil oft der beste Wegweiser. Prüfe auf dem Typenschild, ob es ein Granit 501 E ist, such nach einer eingeschlagenen Nummer und vergleiche die Maße mit der Beschreibung auf dieser Seite. Bei Lagerschalen steht das Maß oft auf der Rückseite, beim Kipphebel kommt es auf links oder rechts an.
Für diesen Hanomag gibt es keine weitere Typseite derselben Serie. Allgemeine Teile, die zu mehreren Typen passen, findest du unter Hanomag Ersatzteile.
