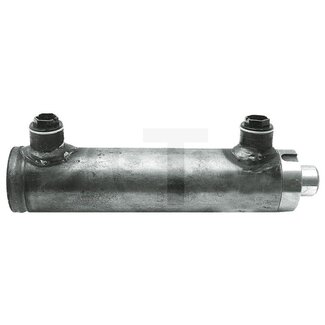

Een hydrauliek cilinder zet vloeistofdruk om in een krachtige lineaire beweging. De cilinder bestaat uit een cilinderhuis en een zuigerstang en wordt gebruikt voor heffen, duwen of trekken. Verkrijgbaar in diverse slaglengtes en uitvoeringen.
Een hydrauliekcilinder is een onderdeel van een hydraulisch systeem dat vloeistofdruk omzet in een lineaire (rechte) beweging. De cilinder bestaat uit een cilinderhuis, een zuiger met zuigerstang en afdichtingen. Door olie aan één of beide zijden van de zuiger te pompen, wordt de stang uit- of ingetrokken.
Hydrauliekcilinders worden gebruikt om onderdelen van machines te verplaatsen, heffen of duwen. Denk aan het bedienen van kiepbakken, hefarmen, laadkleppen of grijpers. Ze zijn krachtig, betrouwbaar en geschikt voor intensief gebruik.
Een dubbelwerkende cilinder (DW) kan kracht uitoefenen in beide richtingen – zowel bij het uitschuiven als inschuiven. Dit in tegenstelling tot een enkelwerkende cilinder, die alleen in één richting actief werkt (de andere richting gebeurt met zwaartekracht of veerdruk).
Een cilindersysteem bestaat uit de hydrauliekcilinder zelf en het geheel van slangen, ventielen, koppelingen en pomp. Samen zorgen deze componenten voor de juiste drukopbouw en beweging. De cilinder zet de hydraulische energie om in mechanische kracht.
DW staat voor “dubbelwerkend”. Dit betekent dat de cilinder aan beide zijden van de zuiger hydraulisch wordt bediend: er wordt olie toegevoerd om de stang zowel uit als in te schuiven. Hierdoor levert de cilinder kracht in twee richtingen. OB is vaak een afkorting die door fabrikanten wordt gebruikt om een specifieke bouwvorm, bevestigingswijze of uitvoering aan te duiden, bijvoorbeeld “Oog-Basis” of een interne productcode. De exacte betekenis van “OB” kan per leverancier verschillen, dus controleer altijd de productspecificaties of vraag het na bij de leverancier.
De cilinderboring is de binnendiameter van het cilinderhuis waarin de zuiger beweegt. Deze maat bepaalt, samen met de systeemdruk, hoeveel kracht de cilinder kan leveren. Hoe groter de boring, hoe groter het oppervlak van de zuiger, en hoe meer kracht er bij gelijke druk kan worden opgewekt. De boring wordt meestal uitgedrukt in millimeters, bijvoorbeeld Ø 80 mm.
De zuigerstang is het stalen deel dat uit de cilinder komt en de lineaire kracht overbrengt naar het te bewegen onderdeel, zoals een hefarm of een klep. De stang is verbonden aan de zuiger en beweegt mee wanneer er druk op de olie wordt gezet. De diameter van de zuigerstang bepaalt mede de sterkte en buigstijfheid van de cilinder. Een te dunne stang kan doorbuigen of breken bij hoge belasting.
De hydrauliekcilinder zelf is voorzien van interne afdichtingen (seals) die zorgen voor een lekvrije werking tussen de zuiger, stang en cilinderwand. Bij de montage van de cilinder in het systeem moet je echter ook zorgen voor correcte externe afdichting van de slangverbindingen. Dit gebeurt met afdichtringen (bijvoorbeeld O-ringen of afdichtringen met metaalring), of met vloeibare schroefdraadafdichting of tape, afhankelijk van het type koppeling. Slechte afdichting kan leiden tot lekkage of drukverlies.
Ja, bij het kiezen van een hydrauliekcilinder is het belangrijk om zowel de drukkracht als de trekkracht te controleren, zeker als de cilinder in beide richtingen kracht moet leveren, zoals bij het heffen en neerlaten van een last.
Drukkracht is de kracht waarmee de cilinderstang naar buiten wordt gedrukt, dus wanneer de zuiger wordt aangeduwd door olie aan de zuigerzijde. Deze kracht is meestal groter dan de trekkracht omdat het volledige oppervlak van de zuiger wordt benut.
Trekkracht is de kracht waarmee de zuigerstang wordt ingetrokken. Hierbij wordt het oppervlak van de zuiger verminderd door de doorsnede van de stang zelf. Daardoor is de trekkracht lager dan de drukkracht bij gelijke druk.
Waarom is dit belangrijk? Als je een toepassing hebt waarbij kracht in beide richtingen nodig is – bijvoorbeeld bij het kiepen van een bak of het in- en uitschuiven van een arm – moet je zorgen dat beide krachten voldoende zijn. Een cilinder die krachtig kan duwen maar te weinig trekkracht heeft, kan in de praktijk niet goed functioneren.
Let daarom altijd op de specificaties van de cilinder: de opgegeven krachtwaarden bij een bepaalde druk (meestal in bar), de diameter van de boring en de diameter van de zuigerstang. Deze bepalen samen hoeveel kracht de cilinder daadwerkelijk kan leveren in beide richtingen.
