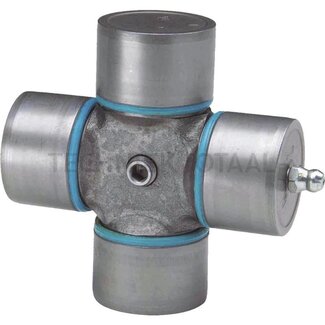

Wat is een kruisstuk van de aftakas?

Een kruisstuk is het centrale scharnierpunt van de aftakas dat twee roterende delen met elkaar verbindt. Dankzij dit onderdeel kan de aftakas onder verschillende hoeken blijven draaien zonder krachtverlies. Het kruisstuk maakt de draaiende beweging mogelijk tussen de buis en de gaffels, zelfs als het werktuig schuin of op een ongelijke ondergrond staat. Kruisstukken worden vaak zwaar belast en zijn gemaakt van gehard staal voor maximale stevigheid en slijtvastheid.

Hoe vervang je een kruisstuk van de aftakas?

Het vervangen van een kruisstuk vraagt om nauwkeurigheid, maar is goed uit te voeren met het juiste gereedschap:

1. Verwijder de aftakas van de machine en leg deze op een stevige ondergrond.
2. Verwijder de borgclips of sluitringen aan beide zijden van het oude kruisstuk.
3. Druk of sla de naaldlagers uit met een bankschroef, pers of passende dopsleutel.
4. Plaats het nieuwe kruisstuk in de gaffel en druk de lagers gelijkmatig in.
5. Monteer de borgclips en controleer of alles soepel draait zonder speling.

Let er bij montage op dat je het kruisstuk niet klemt of beschadigt, en gebruik indien nodig vet voor soepel plaatsen.

Waarop letten bij aankoop van een nieuw kruisstuk?

Niet elk kruisstuk past op elke aftakas. Let bij de aanschaf op de volgende punten:

• Binnendiameter van de lagerpotten: meet nauwkeurig de diameter van de openingen in de gaffel.
• Buitenmaat van het kruisstuk: controleer de afstand tussen de buitenkanten van de lagers.
• Type bevestiging: sommige kruisstukken hebben circlips aan de binnenzijde, andere aan de buitenzijde.
• Toepassing: kies een kruisstuk dat past bij de serie van je aftakas en het beoogde gebruik (licht of zwaar werk).

Bij twijfel kun je een oud kruisstuk opmeten of een foto sturen voor advies. Bij Techniek Totaal helpen we je graag de juiste te kiezen.

Hoe en hoe vaak onderhoud je een kruisstuk?

Een goed gesmeerd kruisstuk draait soepeler en gaat veel langer mee. Gebruik een vetspuit om het kruisstuk regelmatig door te smeren via het smeernippel – meestal na zo'n 20 tot 50 bedrijfsuren, afhankelijk van de belasting. Werk je in natte, stoffige of modderige omstandigheden? Dan is vaker smeren nodig, bijvoorbeeld dagelijks. Controleer regelmatig op speling, piepende geluiden of roestvorming – dit zijn signalen dat het kruisstuk versleten raakt en vervangen moet worden.

In deze categorie vind je een ruim aanbod aan kruisstukken voor aftakassen, passend voor bekende merken en gangbare series. Bestel eenvoudig een nieuw kruisstuk voor jouw aftakas of neem contact met ons op voor hulp bij de juiste keuze.
