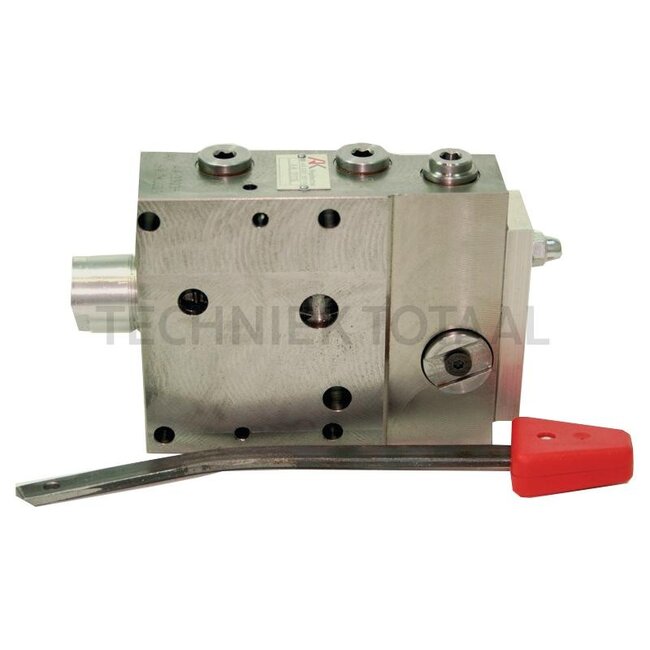

GRANIT Besturingseenheid met vergrendeling

mit Rastung auf Position Schwimmstellung; inkl. Hebel

Vervangt: 0 521 705 031, 0 521 705 070, 19002, 0 521 705 519, 0 521 705 515, 0 521 705 536, 0 521 705 018, 0 521 705 513, 001 553 5207, 0 521 705 534, 0 521 705 016, 0 521 705 038, 0 521 705 015, 0 521 705 037, 0 521 705 510, 0 521 705 036, 0 521 705 531, 0 521 705 530, 0 521 705 055, 0 521 705 077, 0 521 705

Technische gegevens:

• Viscositeit: 10...200 mm2/s
• Afmetingen: 210x50x130
• Aandraaimoment bevestigingsbout Nm: 25
• Max. werkdruk (bar): 250
• Aansluitdraad: M18 x 1,5
• Bedrijfstemperatuur (°C): -20...+80
• Omschrijving: Deze hulpbediening is een 5/4-wegventiel die handmatig wordt bediend om cilinders en hydraulische motoren te bedienen. Dit aanbouwstuurventiel is een vier-positie-stuurventiel, dat kan worden gebruikt voor dubbel- en enkelwerkende hefcilinders. Hij heeft cilinderaansluitingen A en B met schuifafdichting. Dit betekent dat extreem weinig lekkage is toegestaan bij hoge belastingen. De verbruikersaansluitingen A en B bevinden zich aan de boven- en onderzijde van de behuizing. Als u blijft schakelen via de daalpositie, wordt de vergrendelde positie - zweefstand - ingeschakeld. (De verbruikersaansluitingen A en B zijn met elkaar verbonden met de retour). De zweefstand kan worden gebruikt als een vergrendelde daalpositie voor zowel dubbelwerkende als enkelwerkende hefcilinders. De besturingseenheid kan worden omgeschakeld van dubbelwerkend naar enkelwerkend en omgekeerd. Dit is ook mogelijk tijdens het gebruik. De bedieningshendel is bij de levering inbegrepen.
• Nominale doorstroom l/min.: 60
• Maximale werkdruk: 250 bar Maximale retourdruk 50 bar Nominale doorstroom: maximaal 60 l/min. Aanhaalmoment: 25 Nm Aansluitingen: M18 x 1,5 Afmetingen: 210 x 50 x 130 mm Positieve schakeloverlap Hydrauliekolie volgens DIN 51524 Bedrijfstemperatuur [°C] -20 tot 80
