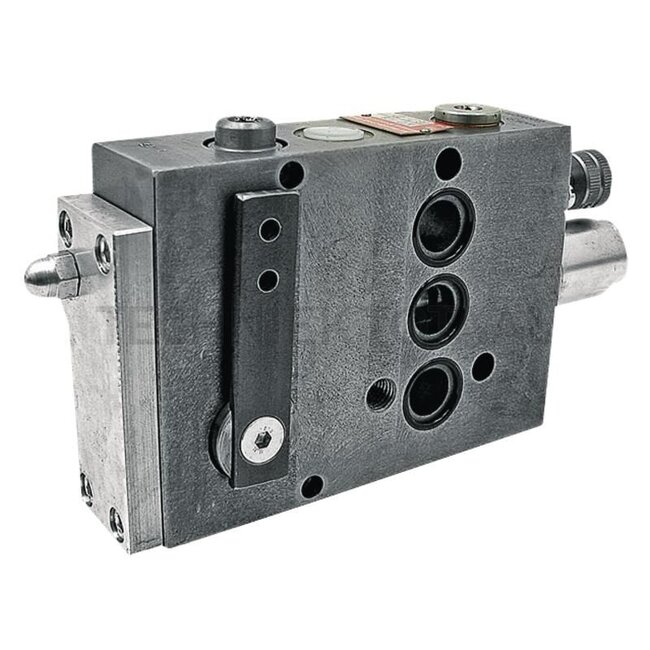

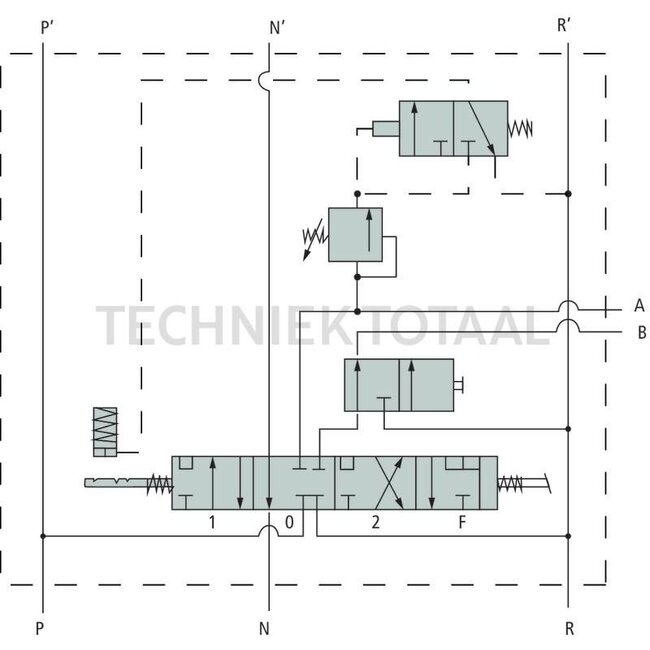

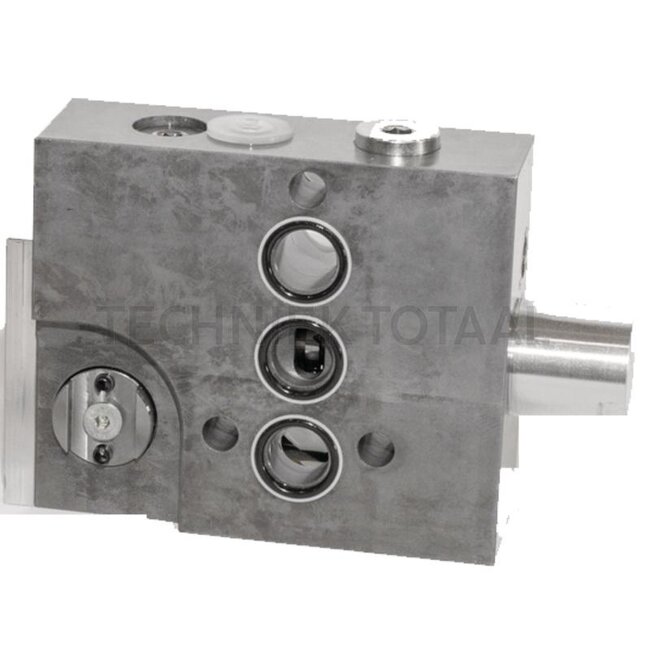

stuurventiel Dit extra stuurventiel is een vier-positie-stuurventiel, dat kan worden gebruikt voor dubbel- en enkelwerkende hefcilinders. Het heeft schuifafgedichte verbruikeraansluitingen A en B. Dit betekent dat een extreem lage inwendige lekkage is toegestaan bij hoge belastingen. De verbruikersaansluitingen A en B bevinden zich aan de boven- en onderzijde van de behuizing. Het stuurventiel heeft een blokkeringspositie in de hefpositie, die is uitgerust met een hydraulisch-automatische eindschakelaar en ontgrendelt bij 180 bar. Schakelt men over de daalpositie verder, dan wordt de geblokkeerde zweefstand ingeschakeld, die hydraulisch niet wordt geblokkeerd (aansluiting A en B worden met elkaar verbonden met de retour). De zweefstand kan worden gebruikt voor zowel dubbelwerkende als enkelwerkende hefcilinders als geblokkeerde daalstand. Het extra stuurventiel kan worden omgeschakeld van dubbelwerkend naar enkelwerkend en vice versa. Dit is ook mogelijk tijdens het gebruik.
Technische gegevens: Maximale werkdruk: 220 bar
Maximale retourdruk 50 bar
Nominale doorstroom: maximaal 60 l/min.
Aanhaalmoment: 30 Nm
Aansluitingen: M18 x 1,5
Afmetingen: 130 x 220 x 50 mm
Positieve schakeloverlap
Hydrauliekolie volgens DIN 51524Aansluitdraad: M18 x 1,5Max. werkdruk (bar): 220Aandraaimoment bevestigingsbout Nm: 30Nominale doorstroom l/min.: 60
Passend voor:
Deutz-Fahr: 19139, 04358546, Serie 07C, D 4507C, D 4807C, D 5207C, D 6007C, D 6207C, D 6507C, D 6807C, D 6907C, D 7007C, D 7207C, D 7807C, Serie AgroPrima, AgroPrima 4.31, AgroPrima 4.51, AgroPrima 4.56, AgroPrima 6.06, AgroPrima 6.16, Serie AgroXtra, AgroXtra 3.57, AgroXtra 4.07, AgroXtra 4.17, AgroXtra 4.47, AgroXtra 4.57, AgroXtra 6.07, AgroXtra 6.17, Serie DX, DX 80, DX 85, DX 86, DX 90, DX 92, DX 110, DX 120, DX 145, DX 160, Serie DX 3, DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65, DX 3.70, DX 3.80, DX 3.90, Serie DX 3 SC, DX 3.10 SC, DX 3.30 SC, DX 3.50 SC, DX 3.60 SC, DX 3.65 SC, DX 3.70 SC, DX 3.80 SC, DX 3.90 SC, Serie DX 4, DX 4.10, DX 4.30, DX 4.50, DX 4.70, Serie DX 6, DX 6.05, DX 6.10, DX 6.30, DX 6.50, Serie DX 7, DX 7.10, Serie Hopfen, Hopfen DX 4.17, Hopfen DX 4.57, Serie Intrac, Intrac 2004
