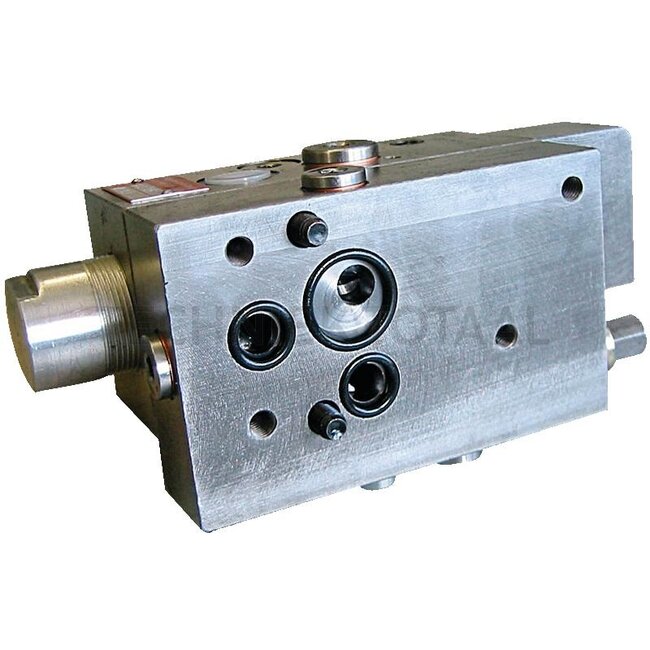

GRANIT Stuurventiel

systeem AK ew en dw met hendel

Vervangt: 19038

Technische gegevens:

• Bedrijfstemperatuur (°C): -20...+80
• Afmetingen: 210 x 85 x 80 mm
• Max. werkdruk (bar): 210
• Maximale werkdruk: 210 bar Nominale volumestroom: maximaal 50 l/min. Aanhaalmoment: 30 Nm Aansluitingen: M18 x 1,5 Afmetingen: 200 x 75 x 75 mm
• Aansluitdraad: M18 x 1,5
• Aandraaimoment bevestigingsbout Nm: 30
• Viscositeit: 10...20 mm2/s

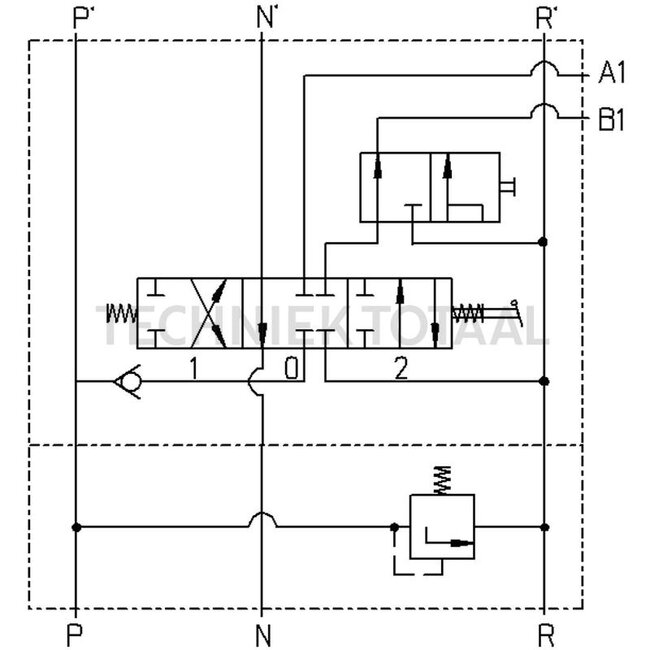

• Omschrijving: Dit handbediende 5/3 aanbouwstuurventiel is voor de aansturing van enkel- en dubbelwerkende cilinders en hydromotoren. Het bestaat uit een basis stuurventiel en een stuurventiel. Dit stuurventiel is uitgevoerd als eindstuurventiel en kan worden omgeschakeld van enkel- naar dubbelwerkend en vice versa. Het is een schuifafgedicht stuurventiel, dat een fijn regelgedrag vertoont en een extreem lage passingslekkage mogelijk maakt, zelfs bij de hoogste druk. Dit stuurventiel heeft een flensuitvoering en is uit te breiden met de flens stuurventielen met dubbelwerkende functie.
• Nominale doorstroom l/min.: 50

Passend voor:

Massey Ferguson: 354, 364, 374, 384, 394
